Varredura análoga de vista completa do IP address do monitor do teste do CCTV da câmera com lâmpada do diodo emissor de luz



Varredura análoga de vista completa do IP address do monitor do teste do CCTV da câmera com lâmpada do diodo emissor de luz





Descrição:



O verificador novo do CCTV é desenvolvido para a instalação e a manutenção no local da câmera do IP, do dispositivo análogo da câmera e da rede, com exibição de vídeo, controle de PTZ, teste de DC12v o gerador, da barra de cor potências de saída, audio, os dados de RS 485 que procuraram e o teste do cabo, que são os mesmos aos modelos precedentes. As funções desenvolvidas novas incluem o teste da fonte de alimentação do ponto de entrada, o teste do PING, o localizador visual da falha, a varredura do IP address, o instantâneo video, o registro do vídeo, a ampliação da imagem, a cintilação do porto, a lâmpada etc. do diodo emissor de luz. O verificador novo igualmente construiu no teste do cabo de TDR, que é especializado projetou para o teste do cabo de BNC no sistema de vigilância da segurança. Esta função pode exatamente medir o ponto de quebra do cabo de BNC e do cabo da rede e procurar um caminho mais curto o lugar. O verificador novo projetado com operação e mobilidade fáceis faz simples para que um técnico ou o instalador do cctv instale e mantenha sistemas do CCTV, melhorando a eficiência do trabalho reduzindo o tempo no campo.





Características:



1. A varredura do IP address, procurara rapidamente o IP address pela câmera conectada do IP e outros dispositivos da rede NOVA

2. Cabografe a varredura, envie o sinal específico, fácil encontrar o cabo conectado

3. Micro móvel SD

4. Lâmpada do diodo emissor de luz, fácil de operar na noite

5. Localizador visual da falha, é ferramenta indispensável no projeto da fibra que constroem, na rede da fibra que mantêm, na fabricação componente óptica e na pesquisa.

6. 10x o zumbido, imagem vídeo pode ser ampliado para ver os detalhes, fáceis de usar

7. Teste do PING, câmera do IP do teste ou porto de Ethernet de outros dispositivos da rede se trabalho normalmente, e o IP address se é direito

8. A medida da tensão do ponto de entrada, testa a tensão do interruptor do ponto de entrada às câmeras do IP, ao dispositivo sem fio do AP e aos outros dispositivos do paládio

9. Mova a cintilação, fácil encontrar o porto conectado do interruptor do ponto de entrada enviando sinais especiais, o porto conectado do ponto de entrada cintilará na freqüência especial

10. O ponto de quebra de TDR e procura um caminho mais curto a medida (cabo de BNC, cabo etc. da rede)





Funções:



1. Teste do sinal video

O verificador novo do cctv, definição alta incorporado 3,5" LCD-TFT 480 (RGB) x320

A tela de exposição, fáceis de vista completa e indicam diretamente a qualidade da imagem da câmera

Apoio PAL/NTSC

Brilho do painel LCD/saturação do contraste/cor ajustável. Apropriado para a construção do campo e o trabalho de manutenção



2. Teste do nível de sinal video

Teste a atenuação da força de sinal video, um cabo de sinal video mais longo fará com que a imagem seja não ofuscante, e reduz o alcance dinâmico da imagem, o sinal video é demasiado forte, causará a sombra virtual, e reduz a agudeza da imagem.

Igualmente pode real-exposição o valor nivelado video, se fora da escala, observações será exposição na tela.



3. F1, chaves de atalho F2 definidas pelo utilizador

A chave de atalho definida pelo utilizador é projetada melhorando a eficiência para o coordenador, pressiona a qualquer momento, fácil de operar.



4. O ponto de ruptura de TDR e procura um caminho mais curto a medida (opcional)

Função nova: O teste do cabo de TDR, mede exatamente o cabo de BNC, cabo da rede, ponto de ruptura do cabo de controle e procura um caminho mais curto o lugar. Melhora a eficiência de funcionamento.



5. Localizador visual da falha

O localizador visual da falha com comprimento de onda 650nm pode emitir-se fontes de laser vermelhas para testar a dobra e a ruptura da fibra do multi-modo e do único modo, e luminescente e 1HZ contínuos, 2Hz que modula a saída clara. É ferramenta indispensável no projeto da fibra que constroem, na rede da fibra que mantêm, na fabricação componente óptica e na pesquisa.





Especificação:



Modelo			HVT-2621 /2621T (VI geração)
Teste video
Modo do sinal			NTSC/PAL (o automóvel se adapta)
Exposição			3,5 polegadas TFT LCD digital, 480 (RGB) definição de x 320
Ajuste do LCD			Brilho, contraste, saturação ajustável
Vídeo IN/OUT			1 entrada do canal BNC & 1 saída do canal
Vídeo Modo de saída			1,0 Vp-p
Teste nivelado video
Teste nivelado			Sinais video medidos no IRE ou no milivolt
Controlador de PTZ
Uma comunicação			Apoio RS232 e RS485
Protocolo de PTZ			Compatível com mais de 30 protocolos tais como PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, etc.
Taxa de baud			600,1200,2400,4800,9600,19200,57600,115200bps
Geração de sinal video
Gerador da barra de cor			Saída um sinal video de barra de cor do canal PAL/NTSC para o monitor ou o vídeo de teste cabo. (cor vermelha, verde, azul, branca e preta)
Verificador do cabo de UTP
Teste do cabo de UTP			Teste o estado da conexão de cabo de UTP e indique-o na tela. Leia o número de a caixa do teste.
Saídas de potência de DC12V 1A
Saídas de potência de DC12V			Poder da saída DC12V1A para a câmera
Teste de entrada audio
Teste de entrada audio			teste o recolhimento e outros equipamentos audio na parte frontal
Análise de dados RS485
Monitor de dados			As captações e analisam os dados do comando do dispositivo de controlo
imagem do zumbido 10x
Zumbido de Image10x			exposição e vídeo de imagem do zumbido 10x para fora
Fotografia, registro do vídeo, playback gravado
Fotografia			o instantâneo e salvar a imagem atual como o arquivo do JPG
Registro do vídeo			Registro e armazenamento do vídeo o arquivo
Playback gravado			Para ver o armazenamento arquive no cartão do SD
Mova a cintilação
Mova a cintilação			Encontre o porto conectado do ponto de entrada rapidamente.
Varredura do IP address, monitor da relação, teste do PING
Varredura do IP address	Encontre a câmera conectada do IP ou o outro IP address do equipamento de rede rapidamente.
Ligue o monitor	Verifique o IP address se esteja ocupado
Teste do PING	Teste a câmera do IP ou o porto de Ethernet do outro equipamento de rede se trabalho normalmente, e verifique o IP address
Verificador do ponto de entrada
Verificador do ponto de entrada		Indique os estados da tensão de fonte de alimentação e da conexão de cabo
Verificador do cabo de TDR (somente para o modelo de T)
Medidor nivelado video		(Somente para o modelo de T)
Medidor nivelado video		Nível de sinal video MÁXIMO, nível de sinal da SINCRONIZAÇÃO, croma da EXPLOSÃO de COR  medida nivelada
Verificador do cabo de TDR		Meça exatamente o cabo de BNC, cabo da rede, ponto de ruptura do cabo de controle e procurar um caminho mais curto o lugar.
Localizador visual da falha
Visual localizador da falha		Teste a dobra e a ruptura da fibra (manutenção programada e milímetro da fibra)
PODER
Adaptador do poder			C.C. 5V (1.5A)
Bateria			Bateria incorporado do polímero do lítio 3.7V, 3000mAh
Recarregável			Após ter carregado a hora 3-4, o tempo de funcionamento dura 11 horas
Baixo consumo			Tecnologia de poupança de energia, a exposição de tempo real do ícone da bateria
Parâmetro
Ajuste da operação			Inglês/chinês e o outro menu das línguas OSD
Automóvel fora			5-60 (minutos)
Keytone			De ligar/desligar
Geral
Temperatura de trabalho			-10℃ ~+50℃
Umidade de trabalho			30%~ 90%
Dimensão/peso			194mm x 112mm x 48mm/540g





Aplicações:



1. Encontre a outra extremidade do cabo na manutenção da segurança e na engenharia da rede

2. A instalação e manutenção de sistema do CCTV

câmera e tudo da abóbada do — 3. em um teste da câmera
— 4. O teste transmissor do canal do CCTV
5. controlador do — PTZ

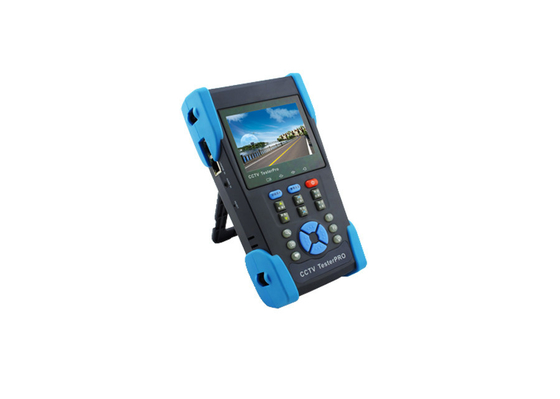

Foto do produto:
