Cabo do monitor do teste do CCTV de TFT LCD e nível de sinal video da câmera do controle PTZ



Cabo do monitor do teste do CCTV de TFT LCD e câmera 480x320 RGB do controle PTZ





Detalhe rápido:



O verificador novo do CCTV é desenvolvido para a instalação e a manutenção no local da câmera do IP, do dispositivo análogo da câmera e da rede, com exibição de vídeo, controle de PTZ, teste de DC12v o gerador, da barra de cor potências de saída, audio, os dados de RS 485 que procuraram e o teste do cabo, que são os mesmos aos modelos precedentes. As funções desenvolvidas novas incluem o teste da fonte de alimentação do ponto de entrada, o teste do PING, a varredura do IP address, o instantâneo video, o registro do vídeo, a ampliação da imagem, a cintilação do porto, a lâmpada etc. do diodo emissor de luz. O verificador novo igualmente construiu no teste do cabo de TDR, que é especializado projetou para o teste do cabo de BNC no sistema de vigilância da segurança. Esta função pode exatamente medir o ponto de quebra do cabo de BNC e do cabo da rede e procurar um caminho mais curto o lugar. O verificador novo projetado com operação e mobilidade fáceis faz simples para que um técnico ou o instalador do cctv instale e mantenha sistemas do CCTV, melhorando a eficiência do trabalho reduzindo o tempo no campo.





Características:



o — 1. 3,5 avança TFT LCD de vista completa, 480 (RGB) x320

2. baixo consumo do —, trabalho por 11 horas

3. Menu do — OSD, inglês, chinês e outras línguas opcionais

4. Brilho do painel LCD do —/saturação do contraste/cor ajustável

5. O — automaticamente identifica e adapta o modo video de — de NTSC e de AMIGO

6. Gerador colorbar aumentado, recebendo a barra de cor video para testar o canal video se transmita normalmente

7. Micro móvel SD do —

9. Lâmpada do diodo emissor de luz do —, fácil de operar na noite

10. Chaves de atalho definidas pelo utilizador do — (F1 e F2)

o zumbido 10x, imagem vídeo do — 11. pode ser ampliado para ver os detalhes, fáceis de usar

12. O instantâneo do — e salvar a imagem atual como o arquivo do JPG no cartão do SD

13. Teste do PING do —, câmera do IP do teste ou porto de Ethernet de outros dispositivos da rede se trabalho normalmente, e o IP address se é direito

14. A varredura do IP address do —, procurara rapidamente o IP address pela câmera conectada do IP e por outros dispositivos da rede

15. A medida da tensão do ponto de entrada do —, testa a tensão do interruptor do ponto de entrada às câmeras do IP, ao dispositivo sem fio do AP e aos outros dispositivos do paládio

16. A cintilação do porto do dispositivo do —, fácil encontrar o porto conectado do interruptor do ponto de entrada enviando sinais especiais, o porto conectado do ponto de entrada cintilará na freqüência especial.

— 17. Monitor da relação; verifique o IP address do ajuste se ocupado

— 18. O ponto de quebra de TDR e procura um caminho mais curto a medida (cabo de BNC, cabo etc. da rede)

19. A varredura do endereço do — PTZ, procurara acima da identificação da câmera de PTZ.

20. O cabo da rede do — e do cabo de telefone teste, indicam a seqüência da conexão e do nenhum

do cabo de LAN

— 21. Multi-protocolo. Apoia mais de trinta protocolos de PTZ. Como PELCO-P, PELCO-D,

SAMSUNG

22. Apoio RS232/RS485/RS422, taxa 600 ~ 115200bps ajustável

23. Bateria do polímero do íon do lítio do —. O dispositivo emprega controle de poder e circuito de proteção avançados

— 24. Indique os dados e a imagem dentro na tela ao mesmo tempo.

— 25. Fácil para o uso que o trem é quase desnecessário





Função:



1. Teste do nível de sinal video

Teste a atenuação da força de sinal video, um cabo de sinal video mais longo fará com que a imagem seja não ofuscante, e reduz o alcance dinâmico da imagem, o sinal video é demasiado forte, causará a sombra virtual, e reduz a agudeza da imagem.

 Igualmente pode real-exposição o valor nivelado video, se fora da escala, observações será exposição na tela.



2. Controlador de PTZ

Indique as imagens vídeo da entrada. Filtre/inclinação a unidade de P/T e zumbem dentro para fora a imagem. Setup os parâmetros de controlo como o protocolo, porto de comunicação, taxa de baud, identificação de PTZ, bandeja/velocidade da inclinação; posição do grupo e do pré-ajuste da chamada



3. Gerador aumentado da barra de cor

Geração video, o gerador video da barra de cor do sistema múltiplo de PAL/NTSC (o Oito-sistema switchable, oito-sistema da transmissão/recepção colorido imagina). Recebendo a barra de cor video para testar o canal video se transmita normalmente. E juiz se a cor é diferente, devido à perda ou a interferência de transmissão, ele apropriada para a transmissão video dos ensaio em condições reais, tais como o transmissor e receptor video ópticos, cabo video etc.

A barra de cor nova da função pode testar a imagem se deslocamento.

O teste da barra de cor (vermelho, verde, azul, branco, preto) o monitor se tenha o ponto branco ou preto etc.



4. DC12V 1A potência de saída

Põe a câmera com saídas de potência de DC12V (1A) do verificador. É útil para o programa demonstrativo e o teste quando a fonte de alimentação não está disponível.





Especificação:



Modelo		VERIFICADOR HVT-2601 do CCTV de HVT (6a geração)
Teste video
Modo do sinal		NTSC/PAL (o automóvel se adapta)
Exposição		3,5 polegadas TFT LCD digital, 480 (RGB) definição de x 320
Ajuste do LCD		Brilho, contraste, saturação ajustável
Vídeo IN/OUT		1 entrada do canal BNC & 1 saída do canal
Modo de saída video		1,0 Vp-p
Teste nivelado video
Teste nivelado		Sinais video medidos no IRE ou no milivolt
Controlador de PTZ
Uma comunicação		Apoio RS232 e RS485
Protocolo de PTZ		Compatível com mais de 30 protocolos tais como PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, etc.
Taxa de baud		600,1200,2400,4800,9600,19200,57600,115200bps
Geração de sinal video
Gerador da barra de cor		Saída um sinal video de barra de cor do canal PAL/NTSC para o cabo de teste do monitor ou do vídeo. (cor vermelha, verde, azul, branca e preta)
TESTE DO CABO DE UTP
Teste do cabo de UTP		Teste o estado da conexão de cabo de UTP e indique-o na tela. Leia o número da caixa do teste.
Saídas de potência de DC12V 1A
Saídas de potência de DC12V		Poder da saída DC12V1A para a câmera
Teste de entrada audio
Teste de entrada audio		teste o recolhimento e outros equipamentos audio na parte frontal
Análise de dados RS485
Monitor de dados		As captações e analisam os dados do comando do dispositivo de controlo
zumbido de 10 x da imagem
Zumbido da imagem 10x		exposição e vídeo de imagem do zumbido 10x para fora
Fotografia, registro do vídeo, playback gravado
Fotografia		o instantâneo e salvar a imagem atual como o arquivo do JPG
Registro do vídeo		Registro e armazenamento do vídeo o arquivo
Playback gravado		Para ver o armazenamento arquive no cartão do SD
Mova a cintilação
Mova a cintilação		Encontre o porto conectado do ponto de entrada rapidamente.
Varredura do IP, monitor da relação, teste do PING
Varredura do IP		Encontre a câmera conectada do IP ou o outro IP address do equipamento de rede rapidamente.
Ligue o monitor
Ligue o monitor		Verifique o IP address se esteja ocupado
Teste do PING
Teste do PING		Teste a câmera do IP ou o porto de Ethernet do outro equipamento de rede se trabalho normalmente, e verifique o IP address
Verificador do ponto de entrada
Verificador do ponto de entrada		Indique os estados da tensão de fonte de alimentação e da conexão de cabo
Verificador de TDR
Verificador de TDR	o ponto de ruptura e procura um caminho mais curto a medida (cabo de BNC, o cabo de telefone)
PODER
Adaptador do poder	C.C. 5V (1.5A)
Bateria	Bateria incorporado do polímero do lítio 3.7V, 3000mAh
Recarregável	Após ter carregado a hora 3-4, o tempo de funcionamento dura 11 horas
Baixo consumo	Tecnologia de poupança de energia, a exposição de tempo real do ícone da bateria
Parâmetro
Ajuste da operação	Inglês/chinês e o outro menu das línguas OSD
Automóvel fora	5-60 (minutos)
Keytone	De ligar/desligar
Geral
Temperatura de trabalho	-10℃---+50℃
Umidade de trabalho	30%-90%
Peso da dimensão	194mm x 112mm x 48mm/540g

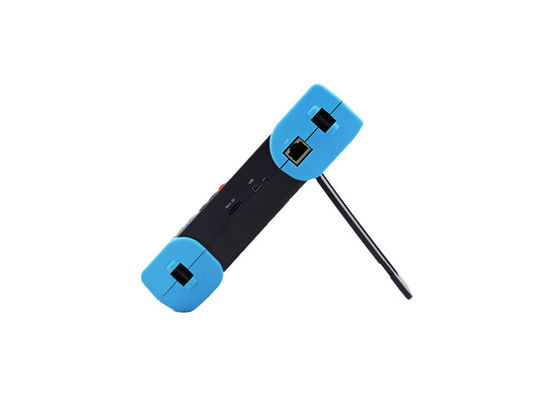

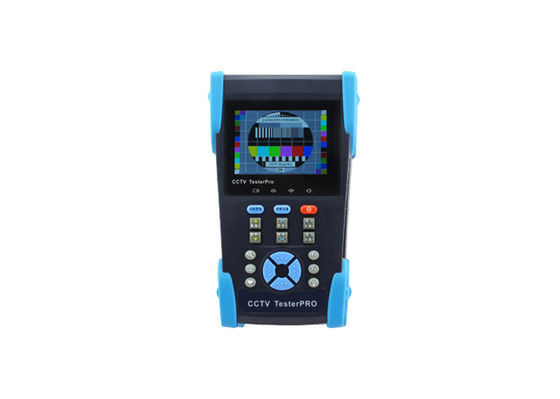

Imagem do produto:
