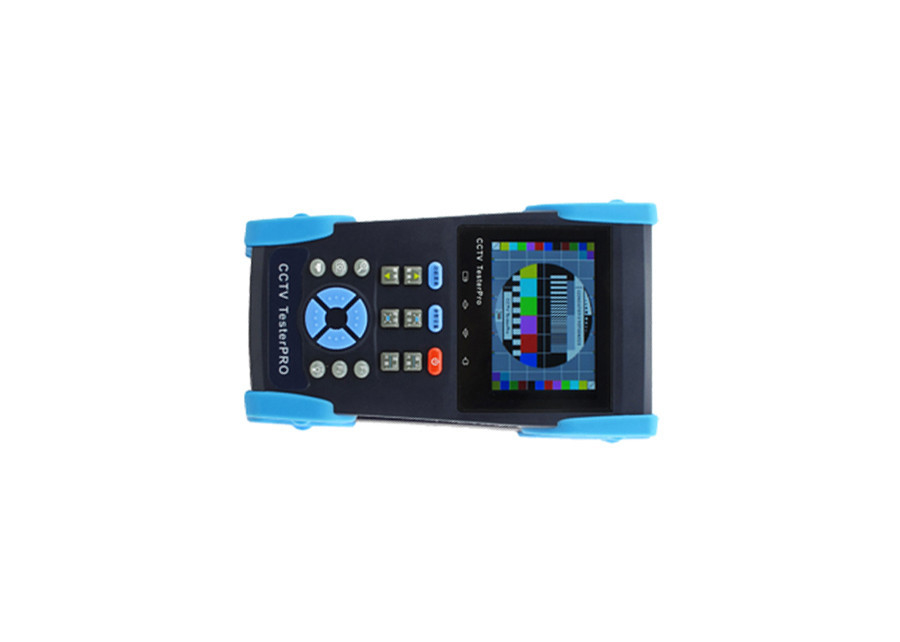

Acessórios da câmera do CCTV do verificador da continuidade do cabo, verificador da câmera do CCTV com multímetro

Modelo

VERIFICADOR HVT-2613 do CCTV de HVT (6a geração)

Teste video

Modo do sinal

NTSC/PAL (o automóvel se adapta)

Exposição

3,5 polegadas TFT LCD digital, 480 (RGB) definição de x 320

Ajuste do LCD

Brilho, contraste, saturação ajustável

Vídeo IN/OUT

1 entrada do canal BNC & 1 saída do canal

Modo de saída video

1,0 Vp-p

Teste nivelado video

Teste nivelado

Sinais video medidos no IRE ou no milivolt

Controlador de PTZ

Uma comunicação

Apoio RS232 e RS485

Protocolo de PTZ

Compatível com mais de 30 protocolos tais como PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, etc.

Taxa de baud

600,1200,2400,4800,9600,19200,57600,115200bps

Geração de sinal video

Gerador da barra de cor

Saída um sinal video de barra de cor do canal PAL/NTSC para o cabo de teste do monitor ou do vídeo. (cor vermelha, verde, azul, branca e preta)

Teste do cabo de UTP

Teste do cabo de UTP

Teste o estado da conexão de cabo de UTP e indique-o na tela. Leia o número da caixa do teste.

Saídas de potência de DC12V 1A

Saídas de potência de DC12V

 Poder da saída DC12V1A para a câmera

Varredura do cabo

Varredura do cabo

Procurare o cabo pelo sinal audio

Teste de entrada audio

Teste de entrada audio

teste o recolhimento e outros equipamentos audio na parte frontal

Análise de dados RS485

Monitor de dados

As captações e analisam os dados do comando do dispositivo de controlo

zumbido de 10 x da imagem

Zumbido da imagem 10x

exposição e vídeo de imagem do zumbido 10x para fora

Fotografia, registro do vídeo, playback gravado

Fotografia

o instantâneo e salvar a imagem atual como o arquivo do JPG

Registro do vídeo

Registro e armazenamento do vídeo o arquivo

Playback gravado

Para ver o armazenamento arquive no cartão do SD

Mova a cintilação

Mova a cintilação

Encontre o porto conectado do ponto de entrada rapidamente.

Varredura do IP, monitor da relação, teste do PING

Varredura do IP

Encontre a câmera conectada do IP ou o outro IP address do equipamento de rede rapidamente.

Ligue o monitor

Verifique o IP address se esteja ocupado

Teste do PING

Teste a câmera do IP ou o porto de Ethernet do outro equipamento de rede se trabalho normalmente, e verifique o IP address

Verificador do ponto de entrada

Verificador do ponto de entrada

Indique os estados da tensão de fonte de alimentação e da conexão de cabo

Medidor de poder óptico

Comprimento de onda calibrado (nanômetro)

850/1300/1310/1490/1550/1625nm

Escala de poder (dBm)

-70~+10dBm

Sensibilidade (nanowatt)

0.001nW

Tipo do conector

FC/PC

Posse dos dados

Posse dos dados da exposição

Medida relativa

Indique o valor da medida

Multímetro digital

Tensão de AC/DC

auto/escala manual de 0-660V, a definição mínima é 0.1mV

Corrente de AC/DC

660.0uA, 6.600mA, 66.00mA, 660.0mA, 10.00A

Resistência

660.0Ω, 6.600kΩ, 66.00kΩ, 660.0kΩ, 6.600MΩ, 66.00MΩ

Capacidade

6.6nf~66000uF, a definição mínima é 1pf

Diodo

a tensão 0~2V dianteira, a definição mínima é 1mV

Posse dos dados

Guardare o valor óptico do poder da medida

Medida relativa

indique o valor da diferença do primeiro resultado de teste

Teste da continuidade

A campainha eléctrica incorporado soará, se a resistência é mais baixa de 50 Ω

Velocidade do teste

3 segundos dos tempos

Escala de dados

-6600~+6600

Verificador de TDR

Verificador de TDR

o ponto de ruptura e procura um caminho mais curto a medida (cabo de BNC, o cabo de telefone)

PODER

Adaptador do poder

C.C. 5V (1.5A)

Bateria

Bateria incorporado do polímero do lítio 3.7V, 3000mAh

Recarregável

Após ter carregado a hora 3-4, o tempo de funcionamento dura 11 horas

Baixo consumo

Tecnologia de poupança de energia, a exposição de tempo real do ícone da bateria

Parâmetro

Ajuste da operação

Inglês/chinês e o outro menu das línguas OSD

Automóvel fora

5-60 (minutos)

Tom chave

De ligar/desligar

Geral

Temperatura de trabalho

-10℃---+50℃

Umidade de trabalho

30%-90%

Peso da dimensão

194mm x 112mm x 48mm/540g
